Oriental Vehicles International Co., Ltd. je jedním z nejprofesionálnějších výrobců a dodavatelů vícenápravových modulárních přívěsů v Číně. Vítejte u nákupu vysoce kvalitního vícenápravového modulárního přívěsu{4}}k prodeji zde z naší továrny. Pokud máte jakýkoli dotaz ohledně nabídky, neváhejte nám poslat e-mail.
Přehled vozidla
Tento vícenápravový modulární návěs je speciálně navržen pro přepravu nadrozměrného, nadměrně těžkého a ultra-těžkého nákladu v náročných průmyslových aplikacích. Díky modulární platformě lze přívěs libovolně kombinovat a rozšiřovat podle různých přepravních požadavků, takže je velmi vhodný pro přepravu transformátorů, zařízení pro větrnou energii, mostních částí, petrochemických nádrží a velkých stavebních strojů.
Přívěs využívá modulární strukturu ve stylu Goldhofer{0}} a je kompatibilní se systémy přívěsů Goldhofer, což umožňuje flexibilní kombinace mezi moduly platformy, agregáty a hydraulickými husími krky. Celá konstrukce, vyrobená z-vysokopevnostní oceli a pokročilé technologie svařování, poskytuje vynikající-výkonnost při zatížení, torzní odolnost a dlouhodobou-odolnost v náročných pracovních podmínkách.
Modulární přívěs, vybavený více nápravovými liniemi, hydraulickým odpružením a optimalizovaným výkonem řízení, zajišťuje vynikající stabilitu, rovnoměrné rozložení hmotnosti a vynikající manévrovatelnost na složitém povrchu vozovky. Nízká výška plošiny a široká nakládací plošina dále zvyšují bezpečnost přepravy nadrozměrného nákladu a zároveň splňují mezinárodní normy pro přepravu těžkých břemen.
Tento -těžký modulární přívěs je ideálním řešením pro logistické společnosti těžké přepravy, infrastrukturní projekty, přepravu větrné energie, důlní provozy a přepravu průmyslového vybavení po celém světě.
PARAMETRY PŘÍVĚSU
| Rozvor kol | 1500 mm |
| Kolejová dráha | 735/1820 mm |
| Konfigurace pneumatik | 8 ks/řádek |
| Model pneumatiky | 215/75R17.5 |
| Velikost ráfku | 6.00-17.5 |
| Šířka platformy | 2990 mm |
| Výška platformy | 1175 mm |
| Cestování se odpružením | ±300 mm |
| Režim řízení | Hydraulické-řízení všech kol nebo řízení s kontrolou trakce |
| Materiál podvozku | Vysokopevnostní ocel Q690D- |
| Maximální úhel natočení linie první nápravy | 55 stupňů |
| Vlastní hmotnost na linii nápravy | 3,8 tuny |
| Rámová struktura | Plochý typ webu |
| Typ podpory načítání | Tří-bodová nebo čtyř{1}}bodová podpora |
| Jmenovité užitečné zatížení na linii nápravy | 22,5 T (18 km/h) |
Specifikace Pokyny
| Komponent | Značka | Původ |
|---|---|---|
| Pneumatika | SHUANG QIAN | Čína |
| Okraj | ZHENG XING | Čína |
| Náprava | York | Čína |
| Hydraulický válec | HAI TE | Čína |
| Ventil | Pister / MHA | Německo |
| Tlakoměr | DMASS | Německo |
| Rychlý konektor | Voswinkel | Německo |
| Více-potrubní ventil | Bondioli & Pavesi | Itálie |
| Hydraulická hadice | Eaton | USA |
| Hydraulické ocelové potrubí | Zeměkoule | Čína |
| Hydraulický konektor | Styl Eaton | USA |
| Reléový ventil | RUILI | Čína |
| Agregát / Motorová stanice | XINCHAI | Čína |
| Otočné ložisko / otočná podpěra | Rothe Erde | Německo |
Zobrazit podrobnosti
Výkresy designu produktu
Specifikace součástí
(1). 3 LINES MODULAR TRAILER
| Nápravové linie | 3 |
| Rychlost (km/h) | 0.5 / 5 / 40 / 80 |
| Hrubá hmotnost (t) | 135.0 / 109.8 / 60 / 49.2 |
| Užitečné zatížení na linii nápravy (t) | 45.0 / 36.6 / 20.0 / 16.4 |
| Celková délka (mm) | 4500 |
| Celková šířka (mm) | 2990 |
| Celková výška (mm) | 1175±300 |
| Rozvor (mm) | 1500 |
| Rozchod kol (mm) | 1800/735 |
| Specifikace pneumatik | 215/75R17.5 135/133J 16PR |
| Velikost ráfku | 6.00-17.5 |
| Počet pneumatik | 24 |
| Úhel řízení kola | 55 stupňů |
| Poloměr otáčení (mm) | Menší nebo rovno 1500 (vnitřní) / menší nebo rovno 5740 (vnější) |
| Provozní teplota | -40 stupňů ~ +55 stupňů |
(2). 4 LINES MODULAR TRAILER
| Nápravové linie | 4 |
| Rychlost (km/h) | 0.5 / 5 / 40 / 80 |
| Hrubá hmotnost (t) | 180.0 / 146.4 / 80.0 / 65.6 |
| Užitečné zatížení na linii nápravy (t) | 45.0 / 36.6 / 20.0 / 16.4 |
| Celková délka (mm) | 6000 |
| Celková šířka (mm) | 2990 |
| Celková výška (mm) | 1175±300 |
| Rozvor (mm) | 1500 |
| Rozchod kol (mm) | 1800/735 |
| Specifikace pneumatik | 215/75R17.5 135/133J 16PR |
| Velikost ráfku | 6.00-17.5 |
| Počet pneumatik | 32 |
| Úhel řízení kola | 55 stupňů |
| Poloměr otáčení (mm) | Menší nebo rovno 2550 (vnitřní), menší nebo rovno 7500 (vnější) |
| Provozní teplota | -40 stupňů ~ +55 stupňů |
(3). Hydraulický husí krk
| Užitečné zatížení husího krku (t) | Standardní 35 T, maximálně 50 T |
| Výška husího krku (mm) | 1370 / 1520 |
| Zadní poloměr otáčení (mm) | 2800 |
| Úhel otáčení hlavy traktoru proti husímu krku | 105 stupňů |
| Specifikace King Pin | 90# (3,5 palce) |
| Vlastní hmotnost (t) | 6.5 |
| Celkové rozměry (d × š × v) (mm) | 4117 × 2195 × 2500 |
Poznámka:Husí krk je vybaven odnímatelným plotem o výšce 400 mm. Pro pohodlný přístup je k dispozici také šplhací žebřík.
(4). 3 Metr Tažná tyč
| Délka tažné tyče | 3 m |
| Průměr otvoru pro tažné oko | 70 mm |
| Typ tažného oka | Odnímatelné |
(5). Dvouřadý-podvozek

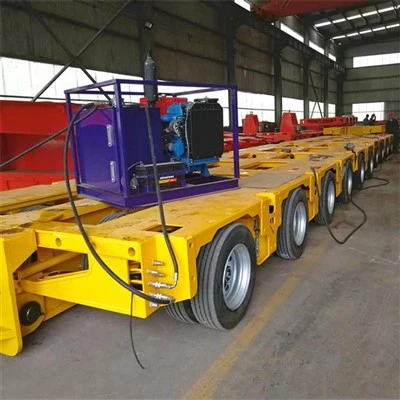

(6). Motor Set Station
Hydraulická pohonná jednotka modulárního přívěsu je vybavena vysoce -vzduchem chlazeným{1}} dieselovým motorem, který nabízí spolehlivý provoz, snadnou údržbu, vysoký výstupní výkon a vynikající rezervní kapacitu. Díky své vysoké-efektivitě nákladů a spolehlivé po{4}}podporě prodeje je motor široce používán v těžkých-dopravních zařízeních a vícenápravových přívěsných systémech.
Hydraulický systém využívá pístové hydraulické čerpadlo A2F12 s nakloněnou-osou, které vyrábí Shanghai Oil Pump Factory na základě technologie Rexroth. Hydraulické čerpadlo, vyrobené z importovaných základních komponentů, poskytuje vysoký pracovní tlak a velký výtlak, díky čemuž je zvláště vhodné pro hydraulické modulární přívěsy, samohybné modulární transportéry a vícenápravové hydraulické přívěsy.
Po integraci s ovládací skříní přívěsu umožňuje pohonná jednotka přesné ovládání zvedání a řízení hydraulického přívěsu. Kromě toho může být systém vybaven elektronickým řídicím ventilem pro ovládání na dálku, což operátorům umožňuje bezpečně a efektivně ovládat přívěs na dálku. Tato pokročilá funkce dálkového-ovládání výrazně zlepšuje provozní bezpečnost, manévrovatelnost a efektivitu při přepravě nadrozměrného nákladu a převozu těžkého vybavení.
(7). Extra promo akce ZDARMA
Nosič a systém upozornění na provoz vzadu
Zadní výstražný nosič a bezpečnostní systém jsou navrženy tak, aby zlepšily viditelnost a provozní bezpečnost při přepravě těžkých nákladů. Tento systém pomáhá upozorňovat okolní vozidla a operátory během řízení, couvání a nakládání hydraulického modulárního přívěsu.
Sada pro rychlou opravu
Sada pro rychlou opravu je speciálně připravena pro údržbu hydraulického modulárního přívěsu a nouzovou výměnu, což pomáhá zkrátit prostoje a zlepšit efektivitu přepravy při přepravě na dlouhé-dopravy na velké vzdálenosti.
Zahrnuté komponenty:
Přizpůsobená skříňka na nářadí v Husím krku
Na husím krku je instalována přizpůsobená skříňka na nářadí pro pohodlné uložení nářadí pro údržbu, hydraulického příslušenství a náhradních dílů. Konstrukce zlepšuje dostupnost a provozní efektivitu během modulární přepravy přívěsů a operací v terénu.
Aplikační scénáře
Proč zvolit Oriental Vehicles International Co., Limited (ORVC)?
Přehled společnosti
Společnost ORVC se zavázala vyvíjet a vyrábět různé návěsy, nosiče a přizpůsobené nástavby na různých podvozcích, které nabízejí vozy s různými funkcemi a výkonem. Společnost ORVC, založená v roce 2002 a podporovaná národní vládou, vyrostla v předního výrobce v čínském průmyslu speciálních vozidel.
Možnost exportu
Společnost ORVC, schválená čínským ministerstvem obchodu od roku 2010, vyváží do více než 20 zemí, včetně Brazílie, Argentiny, Ruska, Spojených arabských emirátů, Nigérie a mnoha zemí Afriky a jihovýchodní Asie.
Kooperativní značky
SINOTRUK, SHACMAN, JAC, FOTON, BEIBEN, FAW, CAMC, DONGFENG, XCMG, CAT, SANY, ZOOMLION, LIUGONG, SDLG, WEICHAI, CUMMINS a další. ORVC může pro tyto značky dodat kompletní vozidla nebo díly.
Proč naše návěsy-vynikají
Materiál a kvalita provedení
Vysoká-ocel zajišťuje odolnost a bezpečnost.
Pokročilé postupy svařování a kontroly zaručují dlouhodobou spolehlivost-.
Technická odbornost
500+ techniků a 22 vedoucích techniků poskytuje přizpůsobené návrhy a rychlou montáž.
Výrobní možnosti se pohybují od 30 tun do 1200 tun ložné kapacity.
Osvědčený traťový rekord
Produkty jsou úspěšně dodávány a používány ve stavebnictví, těžbě, logistice a ekologických projektech po celém světě.
Pozitivní zpětná vazba od klientů a případové studie z různých odvětví demonstrují schopnost společnosti ORVC poskytovat řešení na míru.
Pokročilá výrobní zařízení
Měřítko a umístění továrny
Celková plocha: 300 000 m², výrobní plocha: 80 000 m²
Nachází se ve městě Liangshan, provincie Shandong; exportní kancelář v Tianjin Port City pro globální zásilky
Vybavení a technologie
5 pokročilých domácích speciálních výrobních linek vozidel
Digitální-řízená řezačka, automatické svařovací stroje, CNC plazmové řezací stroje, rentgenové detektory, čtyř-polohovací zařízení a 100+ další kontrolní nástroje
Odbornost pracovní síly
Více než 500 kvalifikovaných techniků a 22 senior inženýrů
Zajistěte rychlou montáž, přizpůsobený design a vysoce kvalitní{0}}výstup
Komplexní servis a poprodejní-podpora
Výrobní proces
1. Potvrzení objednávky → 2. Vlastní design → 3. Montáž → 4. Kontrola kvality → 5. Doprava
Poprodejní-servis
Záruka kvality pro všechna vozidla
Dodávky náhradních dílů a technická podpora
Pokyny pro údržbu a odstraňování problémů
